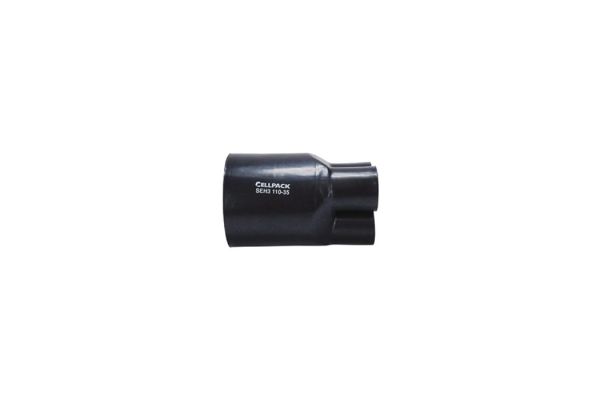

SEH3 125-59
Extrémité thermorétractable
pour 2- 3- 4- 5-conducteurs avec adhésif
N° art.
125371
| Famille de produits | SEH |
|---|---|
| Description principale | Extrémité thermorétractable |
| Description supplémentaire | pour 2- 3- 4- 5-conducteurs avec adhésif |
| Description de la famille | Extrémités étanche pour câbles à isolation synthétique ou isolation en papier imprégné. |
| Notes | Dimensions après rétreint libre |
| Caractéristiques | Avec adhésif thermofusible, Stabilisé contre les rayons UV, Exempt de substances qui peuvent gêner les opérations de peinture, Sans halogènes, Très bonnes propriétés électriques, Étanchéité à la pression, Très bonnes propriétés mécaniques, Absolument étanche |
| Applications | Intérieur, Extérieur |
| Normes d'essai | IEC 60684-2 |
|---|---|
| Matériaux | Polyoléfine réticulée, Sans plomb ni cadmium |
| Sélection Indication | 3-Conducteurs |
| Longueur L1 | 208 mm |
| Longueur L1* | 268 mm |
| Longueur L2 | 51 mm |
| Couleurs | noir |
| Diamètre interieur D1 avant rétreint | 125 |
| Diamètre interieur D1 après rétreint | 59 |
| Diamètre interieur D2 avant rétreint | 67 |
| Diamètre interieur D2 après rétreint | 27 |
| épaisseur paroi rétreint | 4,4 mm |
| Section nominale min | 240 mm² |
| Section nominale max | 500 mm² |
| Allongement à la rupture | 300 % |
| Allongement à la rupture (associated standard) | IEC 62677-2 |
| Résistance à la traction | 10 MPa |
| Résistance à la traction (associated standard) | IEC 62677-2 |
| Operating temperature range min | -40 °C |
| Operating temperature range max | 100 °C |
| Operating temperature range (associated standard) | IEC 62677-2 |
| Température de rétreint | > 110 °C |
| Comportement lors de la combustion | non auto-extinguible |
| Comportement lors de la combustion (norme associée) | IEC 60684-2 |
| Flexibilité à basse température | -40 °C |
| Flexibilité à basse température (associated standard) | IEC 62677-2 |
| Vieillissement thermique (168 h à 150 °C): Allongement à la rupture | 200 % |
| Vieillissement thermique (168 h à 150 °C): Résistance à la traction | 8 MPa |
| Vieillissement thermique (168 h à 150 °C) (associated standard) | IEC 62677-2 |
| Température de fonctionnement min. | -40 °C |
| Température de fonctionnement max. | 100 °C |
| Température de fonctionnement (norme associée) | IEC 62677-2 |
| Résistivité volumique | 10¹² Ω cm |
| Résistivité volumique (associated standard) | EN 62677-2 |
| Rigidité diélectrique | 10 kV/mm |
| Rigidité diélectrique (associated standard) | IEC 60243-1 |
| Corrosion | rien |
| Corrosion (associated standard) | EN 62677-2 |
| Résistance aux champignons et moisissures | Niveau 1 |
| Résistance aux champignons et moisissures (associated standard) | IEC 62677-2 |
| Volume de livraison | Extrémité thermorétractable | |||
|---|---|---|---|---|
| Conservation textes supplémentaires | Stockage illimité | |||
| Pays d'origine | Inde | |||
| Numéro de tarif douanier | 39174000 | |||
| EAN/GTIN | 4010311115214 | |||
| Type d'emballage | Pièce | Sachet | Paquet | Carton |
| Quantité de contenu | 1 | 5 | 5 | 30 |
| Unité de mesure | Pièce | Pièce | Pièce | Pièce |
| Longueur (mm) | 178 | 900 | 900 | 810 |
| Largeur (mm) | 178 | 190 | 190 | 610 |
| Hauteur (mm) | 207 | 190 | 190 | 525 |
| Poids net (kg) | 0,264 | 1,32 | 1,32 | 7,92 |
| Poids brut (kg) | 0,264 | 1,325 | 1,325 | 8,22 |
